Stavba vodního kluzáku HASTY HYDRO

[yannick]

Tak přidávám další fotky konečně jsem se pustil do natírání kluzáku a nalepení závodní šachovnice i když jsem jí chtěl nalepit až jako poslední věc s dalšíma polepama co ještě nedorazily ale na konec jsem to nevydržel.

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0242.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0245.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0247.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0249.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0251.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0253.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0254.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0257.jpg

[maxik1958]

British Race Green.....:D

[yannick]

Přidávám další fotky dnes proveden druhý nátěr který bude již dostačující jinak jako další udělám přechody mezi barvami jako je to na Pavu-40/41 zlaté pruhy široké 4 mm.

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0263.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/IMAG0259.jpg

[viky_cz]

Jo tak tohle bude hodne retro hracka. :)

[Olin]

Tak takhle krásným plavidlem se může pochlubit málo kdo. Teď už pomalu jen popřát, aby to lítalo po hladině stejně dobře, jako to vypadá.

Tak co, už máš nějakej motor, nebo budeš pořizovat až podle toho, jak dopadne test s Moskvou? A řízení budeš dělat, nebo plánuješ lítat s pákou v ruce?

Upraveno 13. Leden 2018 uživatelem Olin

[yannick]

Tak nyní jsem dal odkaz o této stavbě na web muskokaseaflea.ca kde jsem sehnal tyto plány na stavbu kluzáku a to proto aby věděli že o nich dobře víme i tady v čR i když se o to zasloužil hlavně Viky s Mini mostem. Upraveno 13. Leden 2018 uživatelem yannick

[Olin]

Kladky se dají koupit za pár korun u šroubka a lanko by ani nemuselo být kovový. Lanovody nejsou třeba. V případě, že použiješ lanovody, tak zase nepotřebuješ kladky. U takhle malýho člunu stačí pouze na motor přidělat zjednodušeně řečeno vodorovnou tyč kolmo ke směru jízdy a na její konce chytit lana vedoucí zepředu.

Co jsem koukal na jůtroubě, tak mají většinou lano cca 8mm a pod volantem udělanej bubínek ze dřeva, na kterej se to lano navíjí. Naopak si myslím že obyč lano klade menší odpor v kladkách a není tam riziko třepení, jako u kovového.

Pouze můj názor....

Upraveno 13. Leden 2018 uživatelem Olin

[yannick]

Chci to udělat tak to bubínek ten udělám s předního brzdového bubnu ze Stadiona S 11 výhoda je že má s sobě ložiska a je hliníkový takže je lehký pak dvě kladky na na vnitřní boky kluzáku přes které povedou lanovody směrem na rampu co bude na motoru jako je to na kluzácích.. Dáš jsem odkaz na ty kladky prosím.

Kladky se dají koupit za pár korun u šroubka a lanko by ani nemuselo být kovový. Lanovody nejsou třeba. V případě, že použiješ lanovody, tak zase nepotřebuješ kladky. U takhle malýho člunu stačí pouze na motor přidělat zjednodušeně řečeno vodorovnou tyč kolmo ke směru jízdy a na její konce chytit lana vedoucí zepředu.

Co jsem koukal na jůtroubě, tak mají většinou lano cca 8mm a pod volantem udělanej bubínek ze dřeva, na kterej se to lano navýjí. Naopak si myslím že obyč lano klade menší odpor v kladkách a není tam riziko třepení, jako u kovového.

Pouze můj názor....

Upraveno 13. Leden 2018 uživatelem yannick

[Olin]

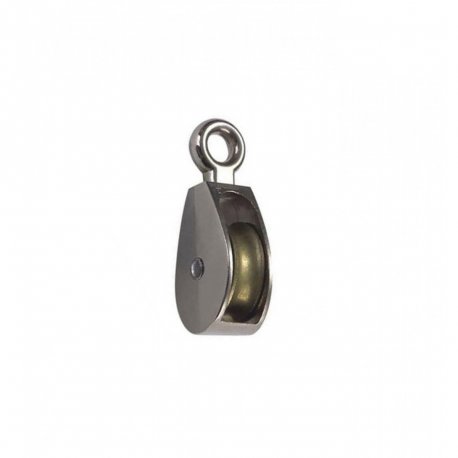

U nás mají v obchodě se spojovacím materiálem takovýhle:

Jsou snadno k sehnání v různých eshopech.

[packa]

Yannick-gratuluju,vypada to pěkně a doufam že se s tim doraziš pochlubit na jarní sraz-maš to za rohem

k tomu řízení: na Sportech mam oboje,na Sport25 mam kladky a na Sport50 mam bowdeny,oboje ma svoje: kupvane kladky jsou male a mělke a lanko z nich občas vyskočilo-nakonec vlastni vyroba s hlubokou dražkou(aspon 2 prumery lanka ),bowdeny na 4mm lanko koupiš v metraži v zemedelskych potrebach-to bylo dobry ale ohyby musí mít dost velky polomer a musi se mazat. Lanko na bubínku musí byt pevne zajišteno proti posunutí a je dobry aby mel bubínek zavit na ukladaní lanka-není to sranda když ti v plne rychlosti začne lanko prokluzovat nebo blbe pokladat a lod jede kam chceš. nerezove lanko a napinaky koupis v Akrosu.ložisko řízení včetne hřídelky mam z pračky z bubnu.

jo na napínaky dej kontramatky-taky dost duležite

ahoj-Packa

[yannick]

dekuji za ten odkaz

Yannick-gratuluju,vypada to pěkně a doufam že se s tim doraziš pochlubit na jarní sraz-maš to za rohem

k tomu řízení: na Sportech mam oboje,na Sport25 mam kladky a na Sport50 mam bowdeny,oboje ma svoje: kupvane kladky jsou male a mělke a lanko z nich občas vyskočilo-nakonec vlastni vyroba s hlubokou dražkou(aspon 2 prumery lanka ),bowdeny na 4mm lanko koupiš v metraži v zemedelskych potrebach-to bylo dobry ale ohyby musí mít dost velky polomer a musi se mazat. Lanko na bubínku musí byt pevne zajišteno proti posunutí a je dobry aby mel bubínek zavit na ukladaní lanka-není to sranda když ti v plne rychlosti začne lanko prokluzovat nebo blbe pokladat a lod jede kam chceš. nerezove lanko a napinaky koupis v Akrosu.ložisko řízení včetne hřídelky mam z pračky z bubnu.

jo na napínaky dej kontramatky-taky dost duležite

ahoj-Packa

[Olin]

Jeden dotaz: když se na vedení bez bovdenu dá pružina, aby bylo lanko stále našponovaný, nezabání to vyskakování lanka z kladek? Neudělaj ty pružiny paseku jinde?

[packa]

no v odborne literatuře(Hubert Pernica a pod.) je pružina popisovana-taky jsem ji tam ze zacatku dal ale brzo sla pryč-)řízení bylo takove žvejkačkove)dal jsem tam napinak-a jeste k predchozimu prispevku-ideaní je udelat držak lanek na trmen uchycení motoru aby jsi mohl vyklapet motor-ale takove zakladní veci snad znaš-pokud ty lanla uchytiš do trupu tak pri vyklapeni to lanko nabíha i když na siroke vane typu Sport50 to tak nevadilo Upraveno 14. Leden 2018 uživatelem packa

[david]

Pružina i napínák je zbytečný. Stačí inteligentní umístění ovládání na motoru.

[yannick]

Práce na linkách

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/26937604_1754727887923100_698982231_o.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/26972182_1754727954589760_1714752576_o.jpg

[yannick]

Dalši práce bude probíhat zase až 19.1.18

[jirkas]

Troška inspirace neuškodí? https://www.youtube.com/watch?v=ZBlJSNHj47c/

[Olin]

Troška inspirace neuškodí? https://www.youtube.com/watch?v=ZBlJSNHj47c/

Bych řek, že jako inspiace nepoužitelný.

1) málo kdo je vybaven na to aby moh postavit doma na koleně hliníkovej trup.

2) tenhle člun má jet pohon ze skůtra, což je finančně úplně jinde.

3) pochybuju, že by se to dalo u nás legálně provozovat -snad jedině s pětikoňákem z nějaký elektrocentrály, což by pak postrádalo smysl použití jet pohonu.

4) odkaz na tohle už tu je ve vlákně s minimostem.

[Lubor]

To video ukazuje jak si tam jezděj po mělčině. Zajímalo by mne, jaká je reálná životnost lodě? Při té rychlosti stačí podle mne malý kámen těsně pod hladinou a trup to musí rozpárat, nebo promáčknout. Nebo jezděj pořád na stejným místě a znaj tam každý kámen?

[jirkas]

No, když se to nelíbí, potom se uctivě omlouvám.

ad 1) Mě to zaujalo proto, že to lze koupit jako stavebnici i v elektronické formě. Hliník mi přijde na tu věc jako skvělý materiál, svářet jej dovede každá strojní dílna a ani pořídit si domů slušnou svářečku a naučit se s ní dělat v dnešní době není z říše snů. Jeden můj kamarád si koupil nový bagr jen tak pro radost, muzikant a právník, jde mu to s ním fakt dobře. Stačí chtít a jde všechno.

ad 2) Starý skútr není nedosažitelný a to ani ve čtyřtaktu, poměrně hodně jich končí s těžkým poškozením trupu.

ad 3) Tady mi to není jasné respektive nejsem kovaný v prováděcích předpisech, privátní stavba lodě u nás není možná?

ad 4) Opět se omlouvám pro neinformovanost.

[david]

S plány to můžeš postavit, přihlásit a provozovat. Jen to nemůžeš pět let prodat. Upraveno 16. Leden 2018 uživatelem david

[Olin]

Promiň, jen jsem tím chtěl říct, že v našich poměrech by to bylo oproti tomu, o čem je toto vlákno dosti náročné nejen po stavební a legislativní stránce.

Navíc se tu někde už toto video rozebíralo.

[yannick]

Tak přes víkend konečně dodělané polepy nátěr celého kluzáku . A pomalu se začínám pouštět do řízení bubínek pochází ze Stadiona S 11.

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/27144325_1761753863887169_793342019_o.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/27144812_1761753857220503_2144130266_o.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/27042854_1761754047220484_627137992_n.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/27145038_1761753870553835_850439649_o.jpg

http://img22.rajce.idnes.cz/d2202/14/14643/14643686_dbb96982172cf2089e37c0ac05846419/images/27048526_1761753730553849_2065723495_o.jpg

[raschi]

Ahoj, stavbu sleduji a dovolím si pro inspiraci ukázat řešení řízení na svém člunu s 30hp motorem. Původně tam byl bowden, ale šel hrozně ztuha a nedařilo se mi jej rozhýbat, tak jsem jej nahradil lanky. člun už z výroby byl na lankové řízení připravený, má na správných místech uvnitř v rozích oka na uchycení kladek. Lanko je 5mm polypropylen, kupováno v Hornbachu, udaná pevnost asi 100kg. Kladky jsou nylonové, kupované tamtéž. Volant je uložený na bicyklovém zapouzdřeném středovém složení se čtyřhrany, na čtyřhran uvnitř je zatepla nalisovaná vodovodní PPR trubka o průměru 20mm, na kterou se lanko navíjí. Plný rejd jsou necelé 4 otáčky volantu, což je tak akorát pro pohodlné řízení. Funguje to naprosto spolehlivě, řízení jde krásně lehce a přesně, závity lanka se navíjejí pěkně vedle sebe, lanko z kladek nepadá. Navíc má motor i větší rozsah do stran než měl předtím s bowdenem. Mám to takto už 3 roky (cca 20 dnů ročně na vodě, z toho 14 dnů ročně u moře). Na jaře budu muset vyměnit ty rezavé napínáky, jinak tam nejsou žádné známky opotřebení.

http://jpeg.cz/images/2018/01/22/DSC_0040.jpg

http://jpeg.cz/images/2018/01/22/DSC_0045.jpg

http://jpeg.cz/images/2018/01/22/DSC_0047.jpg

[yannick]

Děkuji za foto. Já to budu dělat trochu jinak tak jak je to na kluzácích na motoru bude rampa pro uchycení napínáků a nerez lan pod volantem bude bubínek průměr 9.8 cm bývá na kluzácích kolem 11 cm aby se nemuselo tolik točit volantem a reagovalo to řízení citlivějc. Jinak dnes jsem obrousil volant a zítra ho vezmu základem a pak barvou do pátku by mohl být už na svém místě i s bubínkem.
